उच्च गति सी पुर्लिन रोल बनाने की मशीन

उत्पाद का वर्णन

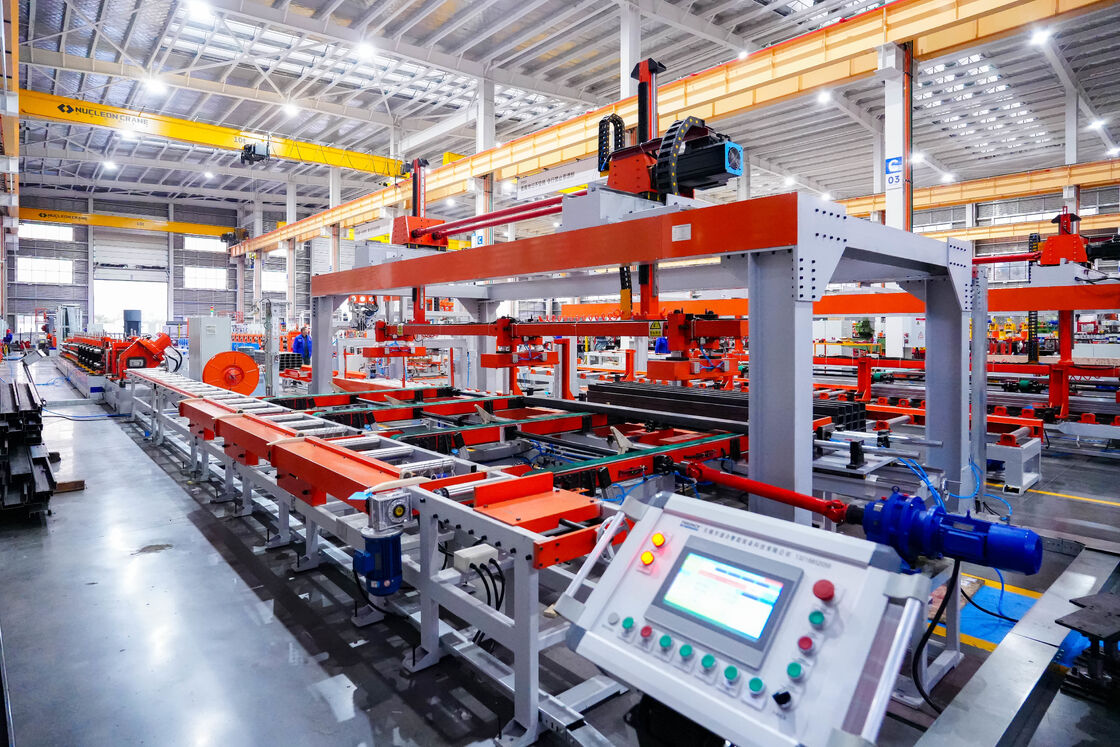

उच्च गति सी पुर्लिन रोल बनाने की मशीन

हाई स्पीड सी पुर्लिन रोल फोर्मिंग मशीन एक एकीकृत स्वचालित उत्पादन लाइन है जिसमें अनरोलिंग, लेवलिंग, रोल फोर्मिंग, स्वचालित पंचिंग/कटिंग और तैयार उत्पाद को डिस्चार्ज करना शामिल है।यह विशेष रूप से इस्पात संरचना इमारतों में सी के आकार के स्टील purlins के उच्च दक्षता उत्पादन के लिए बनाया गया है, फोटोवोल्टिक समर्थन और अन्य क्षेत्रों में, तीन मुख्य लाभ के साथउच्च गति, उच्च परिशुद्धता और उच्च स्थिरता, 0.8 मिमी से 4.0 मिमी की मोटाई के धातु शीट के निरंतर निर्माण के लिए उपयुक्त है।

• अनरोलिंग और तनाव नियंत्रणहाइड्रोलिक/इलेक्ट्रिक अनकोइलर (515 टन क्षमता) स्वचालित अनकोलिंग के साथ। तनाव नियंत्रण प्रणाली पट्टी विचलन को रोकती है और स्थिर खिला सुनिश्चित करती है।
• समतल करना और मार्गदर्शन करनामल्टी-रोल लेवलिंग यूनिट शीट के झुकने को समाप्त करती है; साइड गाइडिंग डिवाइस स्थिर गठन के लिए सटीक स्थिति सुनिश्चित करते हैं।
• सर्वो फीडिंग और प्री-पंचिंग (वैकल्पिक)सिंक्रोनस हाइड्रोलिक पंचिंग यूनिट के साथ सर्वो-ड्राइव फीडिंग सिस्टम, जो माउंटिंग छेद, वायरिंग छेद और अनुकूलित छेद को संसाधित करने में सक्षम है।
• मल्टी-स्टैंड रोल फोर्मिंगउच्च परिशुद्धता के आकार देने वाले स्टैंडों के 18 24 समूह। रोलर्स GCr15 असर स्टील या D2 उपकरण स्टील से बने होते हैं, जो HRC 58 62 तक बुझ जाते हैं,धीरे-धीरे स्ट्रिप को एक समान तनाव वितरण और छोटे स्प्रिंगबैक के साथ मानक सी के आकार के अनुभागों में बनाना.
• हाई स्पीड फ्लाइंग शीयर / हाइड्रोलिक कटिंगउच्च गति वाली फ्लाइंग शीयर प्रणाली, काटने की सटीकता ±0.5×1.0 मिमी के साथ, निरंतर उत्पादन का समर्थन करती है।
• समाप्त उत्पाद का उतार-चढ़ावस्वचालित रूप से C के रूप में तैयार किए गए पर्लिन के लिए ले जाने और स्टैकिंग टेबल, लंबाई और विनिर्देशों के एक-कुंजी स्विचिंग का समर्थन करता है।

  अनुकूलित	अनुकूलित	उत्पत्ति	चीन
  रोलिंग स्ट्रिप की मोटाई	1.5-3.0 मिमी	रोलिंग स्ट्रिप की चौड़ाई	100-400 मिमी
  रोल्ड स्टील स्ट्रिप कॉइल का बाहरी व्यास	1300 मीटर से 1800 मिमी	रोल्ड स्टील स्ट्रिप कॉइल का अधिकतम वजन	6 टन
  अधिकतम मशीनीकृत तैयार उत्पाद की लंबाई	1m-12m	रोल्ड वर्कपीस की सीधापन त्रुटि	≤±1 मिमी/6000 मिमी
